Самолет – лаборатория ТУ-134

Комплекс для регистрации параметров функционирования изделия К312 при работе в составе бортового комплекса испытательного стенда самолета-лаборатории ТУ-134.

Комплекс осуществляет синхронную запись четырех аналоговых сигналов с разрядностью 8 бит и частотой дискретизации 12 МГц на сменные НЖМД общим объемом 440ГБ, что соответствует времени непрерывной записи до 2,5 часов.

Состав комплекса:

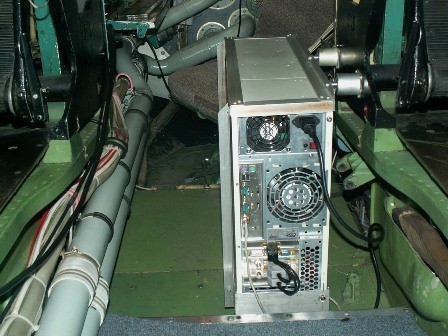

Регистратор выполнен на основе серверной платформы, выпускаемой “SuperMicro Computers Inc.” и включает в себя следующие функциональные блоки:

- блок АЦП;

            -    блок регистрации управления;

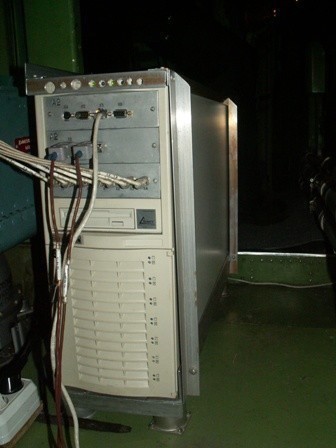

       Блок АЦП представляет собой IBM PC-совместимый компьютер, работающий под управлением операционной системы (ОС) Windows XP Professional RUS, оснащенный двумя двухканальными платами АЦП ADM212x40M/AMBPCI2.0, SATA RAID-контроллером, RAID-массивом из четырех НЖМД, отдельным НЖМД для загрузки ОС и сетевым интерфейсом Ethernet 1Гб.

          Блок регистрации управления выполнен на основе одноплатного промышленного IBM PC-совместимого компьютера JUKI-6572, работающего под управлением ОС QNX 4.25 patch G. Для сбора данных блок укомплектован платой УСМК12 PC104-4 КЖИС.467114.015 (Устройство Связи Мультиплексного Канала по ГОСТ 26765.52-87). Блок имеет в своем составе НЖМД для загрузки ОС и записи регистрируемой информации. Управление регистратором управления осуществляет блок АЦП по внешнему Ethernet интерфейсу, подключенному к общей вычислительной сети. Конструктивно блок выполнен в виде двух модулей стандартного IBM PC форм-фактора 5,25” и установлен в соответствующие отсеки корпуса блока АЦП.

Комплекс видеорегистрации

Комплекс видеорегистрации выполняет следующие задачи:

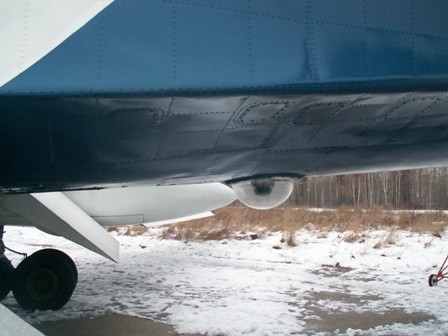

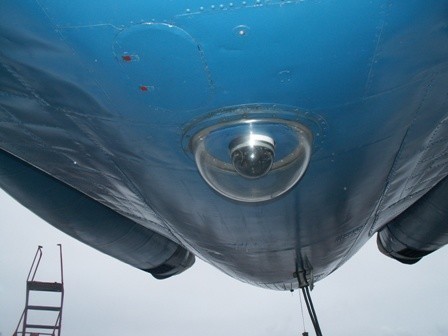

- визуализация видеоинформации с помощью цветной видеокамеры установленной на поворотном устройстве;

- захват и запись видеоизображения синхронизированного с информацией полученной с регистратора.
