Радиолокационная станция кругового обзора
Когерентная РЛС кругового обзора Х-диапазона для:

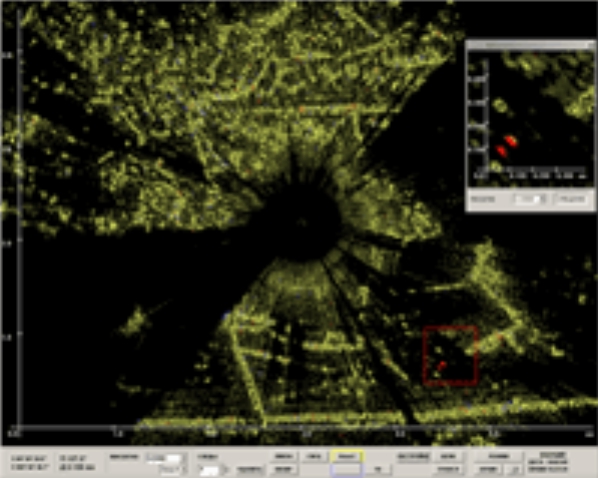

· Получения радиолокационного изображения местности, обнаружения наземных, надводных и низколетящих воздушных радиоконтрастных объектов;
· Выделения движущихся объектов на фоне пассивных помех и определение их радиальных скоростей;
· Определение направления на внешние источники радиоизлучения и оценка их харастеристик (пассивный режим).
В зависимости от выбранного режима работы РЛС обеспечивает обнаружение малоразмерных объектов (человек, лодка) на дистанции до 5 км, крупных автотранспортных средств на дистанции до 30 км. РЛС может работать в режиме селекции движущихся целей.

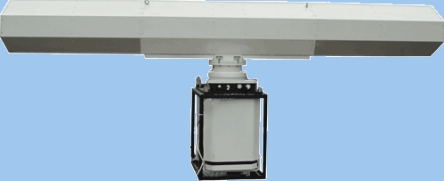

Антенна, приемопередатчик и радарный процессор конструктивно объедены в один прибор - радиолокационный модуль с внутренней системой термостабилизации.

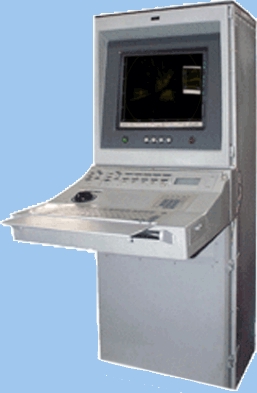

Рабочее место оператора радиолокационной станции реализуется на стандартном промышленном компьютере.
Антенна, приемопередатчик и радарный процессор конструктивно объедены в один прибор - радиолокационный модуль с внутренней системой термостабилизации.
Рабочее место оператора радиолокационной станции реализуется на стандартном промышленном компьютере.
Основные характеристики РЛС кругового обзора:
Диапазон частот
| X
|
Мощность, Вт
| 30 (120)
|
Ширина ДН антенны в горизонтальной плоскости, °
| 0,66
|
Ширина ДН антенны в вертикальной плоскости, °
| 20
|
Скорость вращения антенны, об/мин
| 6/20
|
Разрешающая способность по дальности, не хуже, м
| 7,5
|
Горизонтальный размер антенны, м
| 3,2
|
Потребляемая мощность, не более, кВт
| 0,8
|
Электропитание, В
| 220 +- 5%
|
Диапазон рабочих температур, °С
| -40..+50
|
Масса радиолокационного модуля, не более, кг
| 200
|
